BIM là gì? Giải mã toàn diện Mô hình thông tin công trình

1. Giới thiệu tổng quan: Lịch sử của BIM, một hành trình dài hơn bạn nghĩ

Với nhiều kỹ sư, BIM (Building Information Modeling) có vẻ là một thuật ngữ khá mới mẻ. Nhưng thực tế, quá trình nghiên cứu để tối ưu hóa ngành xây dựng đã bắt đầu từ những năm 1960. Ngành công nghiệp của chúng ta đã đi một chặng đường dài: từ những bản vẽ tay truyền thống mất hàng thế kỷ để hoàn thiện, đến cuộc cách mạng bản vẽ trên máy tính (CAD) vào năm 1982, và cuối cùng là sự ra đời của BIM.

Thuật ngữ "BIM" chính thức xuất hiện vào năm 1992. Nó được sinh ra từ nhu cầu tất yếu về một phương pháp làm việc hiệu quả hơn, nơi tất cả các bên liên quan, dù là 2 hay 50 công ty, có thể giao tiếp và chia sẻ thông tin một cách mạch lạc. Nền tảng cho sự cộng tác này chính là Môi trường Dữ liệu Chung (Common Data Environment - CDE), nơi mọi dữ liệu dự án được quy tụ về một mối.

Vậy, sau hàng chục năm phát triển, BIM thực sự là gì và nó thay đổi ngành xây dựng ra sao?

2. Vậy chính xác BIM là gì?

Nhiều người lầm tưởng BIM chỉ đơn giản là một mô hình 3D. Đây là một cách hiểu chưa đầy đủ.

BIM (Building Information Modeling) là một quy trình làm việc thông minh dựa trên mô hình số 3D, giúp các chuyên gia kiến trúc, kỹ thuật và xây dựng (AEC) lập kế hoạch, thiết kế, xây dựng và quản lý công trình một cách hiệu quả hơn.

2.1. Hơn cả một mô hình 3D: Chữ "I" - Information (Thông tin)

• Mô tả: Sự khác biệt cốt lõi giữa BIM và các mô hình 3D thông thường nằm ở chữ "I" (Information). Trong mô hình BIM, mỗi đối tượng (cột, dầm, tường, cửa sổ...) không chỉ là một khối hình học, mà còn chứa đựng một lượng thông tin phong phú: thông số kỹ thuật, vật liệu, nhà cung cấp, chi phí, tiến độ lắp đặt, thậm chí cả lịch trình bảo trì.

• Lưu ý: Chính "thông tin" này mới là tài sản giá trị nhất của BIM. Nó cho phép chúng ta thực hiện các phân tích, mô phỏng và quản lý dự án dựa trên dữ liệu chính xác, thay vì chỉ ước đoán.

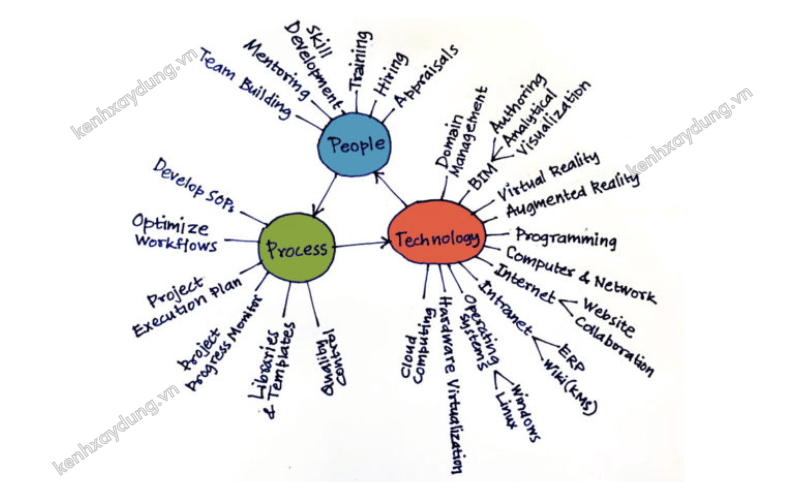

2.2. Ba trụ cột cốt lõi của BIM

Để triển khai BIM thành công, cần hội tụ đủ 3 yếu tố:

• Công nghệ (Technology): Bao gồm phần cứng và các phần mềm chuyên dụng để tạo lập, phân tích và quản lý mô hình (ví dụ: Autodesk Revit, Navisworks, Tekla Structures).

• Quy trình (Process): Là các tiêu chuẩn, quy tắc và luồng công việc được xác định rõ ràng để mọi người cùng tuân theo. Ai tạo dữ liệu? Ai kiểm tra? Dữ liệu được chia sẻ khi nào và qua đâu (CDE)?

• Con người (People): Yếu tố quyết định. Cần có đội ngũ được đào tạo, có kỹ năng và tư duy làm việc cộng tác để vận hành công nghệ và tuân thủ quy trình.

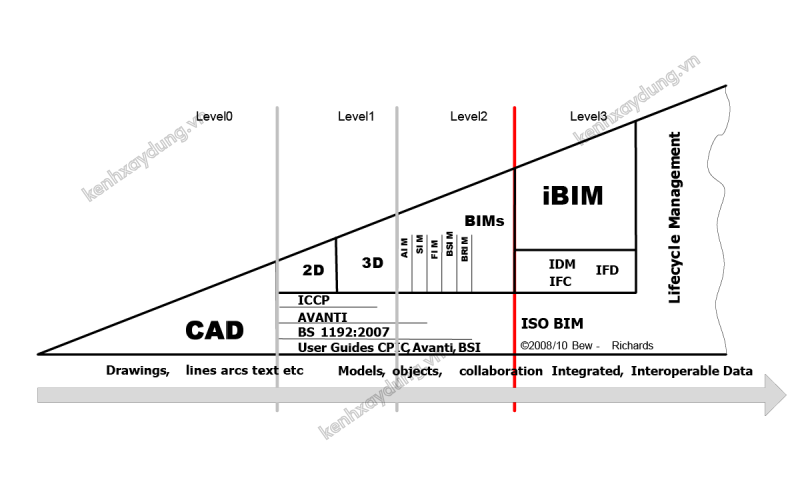

3. Các cấp độ phát triển của BIM (BIM Maturity Levels)

Để đánh giá mức độ ứng dụng BIM, thế giới thường dùng khái niệm "BIM Maturity Levels". Việc hiểu rõ các cấp độ này giúp doanh nghiệp xác định mình đang ở đâu và cần làm gì tiếp theo.

• Level 0 (CAD): Sử dụng bản vẽ 2D CAD không có sự quản lý và tiêu chuẩn chung. Mỗi bên làm việc độc lập.

• Level 1 (2D/3D CAD có quản lý): Bắt đầu sử dụng mô hình 3D cho việc lên ý tưởng nhưng sản phẩm cuối cùng vẫn là bản vẽ 2D. Đã có các tiêu chuẩn về đặt tên, cấu trúc file và bắt đầu sử dụng Môi trường Dữ liệu Chung (CDE).

• Level 2 (BIM cộng tác): Đây là mục tiêu của nhiều quốc gia hiện nay. Mỗi bộ môn (kiến trúc, kết cấu, MEP) tự phát triển mô hình riêng nhưng làm việc theo các tiêu chuẩn chung. Các mô hình này được liên kết và chia sẻ định kỳ trên CDE để phối hợp, kiểm tra xung đột.

• Level 3 (iBIM - BIM tích hợp): Tầm nhìn tương lai. Tất cả các bên cùng làm việc trên một mô hình tập trung, duy nhất được lưu trữ trên máy chủ trung tâm (cloud). Mọi thay đổi được cập nhật theo thời gian thực.

4. Các lỗi thường gặp và cách khắc phục

• Lỗi 1: Coi BIM là một phần mềm, không phải quy trình.

  • Hậu quả: Mua phần mềm đắt tiền nhưng vẫn làm việc theo lối mòn cũ, không có sự cộng tác, dẫn đến lãng phí và không hiệu quả.

  • Giải pháp: Phải có sự thay đổi từ tư duy lãnh đạo. Xây dựng lộ trình, ban hành quy trình và tiêu chuẩn BIM nội bộ trước khi đầu tư ồ ạt vào công nghệ.

• Lỗi 2: Thiếu một Môi trường Dữ liệu Chung (CDE).

  • Hậu quả: Gửi file qua lại bằng email, Zalo... dẫn đến tình trạng "tam sao thất bản", làm việc trên các phiên bản thiết kế cũ, gây ra sai sót nghiêm trọng ngoài công trường.

  • Giải pháp: Thiết lập một CDE ngay từ đầu dự án (sử dụng các nền tảng như Autodesk Construction Cloud, Trimble Connect...). Đây là "nguồn sự thật duy nhất" cho toàn bộ dự án.

5. Tải ngay bộ tài liệu đầy đủ

Để bắt đầu hành trình BIM một cách bài bản, bạn cần một lộ trình rõ ràng và các công cụ phù hợp. Kênh Xây Dựng đã biên soạn bộ tài liệu độc quyền dành riêng cho bạn.

• Tải ngay File PDF: Lộ trình áp dụng BIM cho doanh nghiệp A-Z

• Download Mẫu Kế hoạch thực thi BIM (BEP) theo tiêu chuẩn quốc tế

6. FAQ – Giải đáp thắc mắc thường gặp

• Câu hỏi 1: BIM và CAD khác nhau như thế nào?

  • Trả lời: CAD tạo ra các bản vẽ từ các đối tượng hình học (đường thẳng, cung tròn). BIM tạo ra một mô hình 3D thông minh từ các đối tượng xây dựng (tường, dầm, cột) chứa đầy đủ dữ liệu. Nói đơn giản, CAD là công cụ để vẽ, còn BIM là công cụ để xây dựng ảo và quản lý thông tin.

• Câu hỏi 2: Có phải BIM sẽ hoàn toàn thay thế CAD không?

  • Trả lời: Không hẳn. CAD vẫn là một công cụ rất mạnh và hữu ích cho các công việc chi tiết 2D. Trong một quy trình BIM, các kỹ sư vẫn có thể sử dụng CAD để phát triển các bản vẽ chi tiết (shop drawing) được trích xuất từ mô hình BIM. Chúng tồn tại song song và bổ trợ cho nhau.

• Câu hỏi 3: Cần học những phần mềm nào để làm BIM?

  • Trả lời: Tùy thuộc vào vai trò của bạn. Phổ biến nhất là: Autodesk Revit (cho việc dựng mô hình đa bộ môn), Navisworks Manage (để phối hợp và kiểm tra xung đột), Tekla Structures (cho kết cấu thép), và các phần mềm mô phỏng 4D/5D như Synchro.
