Tải Miễn Phí File Excel Bảng Tính Cống Hộp Thoát Nước (Đơn, Đôi & Bản Quá Độ)
1. Giới thiệu tổng quan
Trong thiết kế hạ tầng giao thông và thoát nước, cống hộp bê tông cốt thép là một cấu kiện không thể thiếu. Việc tính toán chính xác, kiểm toán đầy đủ các trạng thái giới hạn không chỉ đảm bảo an toàn cho công trình mà còn tối ưu hóa chi phí vật liệu.
Để hỗ trợ các kỹ sư đẩy nhanh tiến độ và giảm thiểu sai sót trong quá trình tính toán thủ công, Kênh Xây Dựng đã tổng hợp và chia sẻ bộ Bảng tính cống hộp thoát nước đầy đủ bằng file Excel. Bộ công cụ này bao gồm các bảng tính chi tiết cho cống hộp đơn, cống hộp đôi và cả phần kiểm toán bản quá độ – một hạng mục quan trọng thường bị bỏ qua.
2. Nội dung chi tiết trong File Excel Bảng tính cống hộp
Bộ file tính được xây dựng khoa học, giao diện trực quan, cho phép người dùng chỉ cần nhập các thông số đầu vào cơ bản để nhận được kết quả tính toán chi tiết.

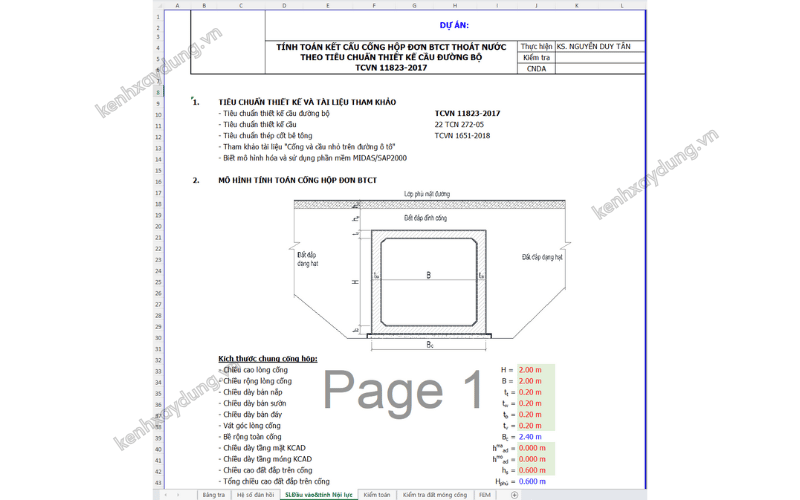

2.1. Bảng tính Cống hộp đơn & Cống hộp đôi
-
Mô tả: Bảng tính cho phép nhập các thông số đầu vào như:
-
Kích thước hình học của cống (chiều rộng, chiều cao, chiều dày bản nắp, bản đáy, thành cống).
-
Thông số vật liệu: Mác bê tông (R_b, R_bt), nhóm cốt thép (CI, CII, CIII).
-
Tải trọng tác dụng: Tĩnh tải (đất đắp, kết cấu), hoạt tải (HL93 hoặc các loại xe khác theo TCVN 11823:2017).
-
Áp lực đất chủ động, bị động.
-
-
Lưu ý chuyên gia: Hãy đặc biệt cẩn trọng khi nhập thông số về chiều cao đất đắp và dung trọng của đất. Đây là hai yếu tố ảnh hưởng trực tiếp và lớn nhất đến kết quả nội lực. Sai sót ở bước này có thể dẫn đến thiết kế không an toàn hoặc lãng phí.

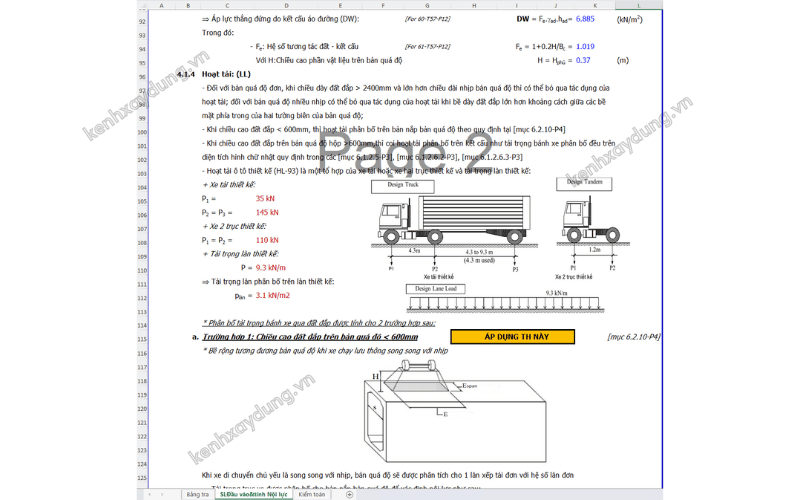

2.2. Bảng tính kiểm toán Bản quá độ
-
Mô tả: Bản quá độ là kết cấu nối tiếp giữa cống và đường đầu cầu, có vai trò triệt tiêu sự chênh lệch lún, đảm bảo mặt đường êm thuận. Bảng tính này giúp:
-
Xác định nội lực (mô men, lực cắt) trong bản quá độ do hoạt tải và tĩnh tải.
-
Kiểm toán khả năng chịu lực của bản theo hai trạng thái giới hạn.
-
Tính toán và bố trí hàm lượng cốt thép hợp lý.
-
-
Lưu ý chuyên gia: Việc bỏ qua thiết kế bản quá độ là một lỗi sai nghiêm trọng tại các vị trí cống có chiều cao đất đắp lớn. Hậu quả là hiện tượng "nhảy bậc" ở đầu cống, gây hư hỏng mặt đường và mất an toàn giao thông.
3. Các lỗi thường gặp khi tính toán và cách phòng tránh
-
Lỗi 1: Tổ hợp tải trọng không đầy đủ
-
Hậu quả: Tính thiếu nội lực, dẫn đến kết cấu không đủ khả năng chịu lực trong các trường hợp bất lợi nhất.
-
Giải pháp: File Excel đã thiết lập sẵn các trường hợp tổ hợp tải trọng cơ bản theo tiêu chuẩn. Tuy nhiên, kỹ sư chủ trì cần kiểm tra lại và bổ sung các tổ hợp đặc biệt (nếu có) tùy theo điều kiện thực tế của dự án.
-
-
Lỗi 2: Áp dụng sai hệ số vượt tải
-
Hậu quả: Đánh giá sai độ an toàn của kết cấu.
-
Giải pháp: Luôn đối chiếu các hệ số vượt tải trong bảng tính với phiên bản TCVN 2737:1995 (Tải trọng và tác động) mới nhất để đảm bảo tính chính xác.
-
-
Lỗi 3: Coi file Excel là công cụ tuyệt đối
-
Hậu quả: Phụ thuộc hoàn toàn vào kết quả mà không hiểu bản chất, không phát hiện được các sai sót tiềm ẩn trong công thức hoặc do nhập liệu sai.
-
Giải pháp: Luôn xem file Excel là một công cụ hỗ trợ. Kỹ sư có kinh nghiệm cần kiểm tra ngẫu nhiên một vài kết quả bằng cách tính tay hoặc sử dụng phần mềm (SAP2000, ETABS) để đối chứng.
-
4. Tải ngay bộ tài liệu đầy đủ
Để tối ưu hóa quá trình thiết kế, giảm thiểu sai sót và tiết kiệm hàng giờ làm việc, Kênh Xây Dựng chia sẻ đến bạn bộ Bảng tính cống hộp đã được kiểm chứng qua nhiều dự án thực tế.
5. FAQ – Giải đáp thắc mắc thường gặp
-
Câu hỏi 1: File Excel này áp dụng theo tiêu chuẩn nào?
-
Trả lời: Bảng tính được xây dựng chủ yếu dựa trên TCVN 11823:2017 (Thiết kế cầu đường bộ) và TCVN 5574:2018 (Kết cấu bê tông và bê tông cốt thép), kết hợp với TCVN 2737:1995 về tải trọng.
-
-
Câu hỏi 2: Tôi có thể tùy chỉnh các thông số trong file không?
-
Trả lời: Hoàn toàn có thể. File được thiết kế mở để bạn có thể tùy chỉnh các ô nhập liệu (thường được tô màu) như kích thước, loại vật liệu, thông số tải trọng cho phù hợp với dự án cụ thể của mình.
-
-
Câu hỏi 3: Bảng tính có tự động vẽ lại biểu đồ nội lực không?
-
Trả lời: Phiên bản hiện tại tập trung vào việc xuất kết quả nội lực và kiểm toán cốt thép dưới dạng bảng. Việc trực quan hóa biểu đồ nội lực có thể được thực hiện bằng cách liên kết dữ liệu sang một sheet khác hoặc sử dụng các phần mềm chuyên dụng.
-
