Bản vẽ biện pháp thi công móng cẩu tháp bằng cọc khoan nhồi
1. Giới thiệu tổng quan
Đối với các công trình cao tầng xây dựng trên nền đất yếu, không đủ khả năng chịu tải, giải pháp móng cẩu tháp trên hệ cọc khoan nhồi là phương án tối ưu và an toàn nhất. Hệ móng này bao gồm các cọc khoan nhồi đóng vai trò truyền tải trọng từ cẩu tháp xuống tầng đất đá vững chắc bên dưới và một đài cọc (bệ móng) bằng bê tông cốt thép liên kết các đầu cọc lại với nhau. Việc thi công hạng mục này đòi hỏi độ chính xác tuyệt đối và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, bởi mọi sai sót đều có thể ảnh hưởng đến an toàn của toàn bộ công trình.
2. Quy trình thi công chi tiết
Quy trình thi công được chia làm 2 giai đoạn chính: (1) Thi công cọc khoan nhồi và (2) Thi công đài cọc (bệ móng).
2.1. Giai đoạn 1: Thi công cọc khoan nhồi
-
Mô tả: Đây là giai đoạn tạo ra các "chân đế" vững chắc dưới lòng đất. Quy trình bao gồm các bước: định vị tim cọc, khoan tạo lỗ, giữ ổn định thành vách bằng dung dịch bentonite, hạ lồng thép và đổ bê tông theo phương pháp ống dẫn (tremie).
-
Lưu ý chuyên gia: Chất lượng của cọc khoan nhồi là yếu tố tiên quyết. Phải kiểm soát chặt chẽ chất lượng dung dịch bentonite để tránh sập thành hố khoan. Quá trình đổ bê tông phải đảm bảo ống tremie luôn ngập sâu trong bê tông tươi tối thiểu 2m để tránh tạo các khuyết tật, phân tầng trong thân cọc. Tham chiếu tiêu chuẩn bắt buộc: TCVN 9393:2012 - Cọc khoan nhồi - Thi công và nghiệm thu.
2.2. Giai đoạn 2: Thi công đài cọc và bệ móng
Đây là giai đoạn liên kết các cọc riêng lẻ thành một khối móng vững chắc.
2.2.1. Bước 1: Đào đất hố móng và đập đầu cọc
-
Mô tả: Sau khi bê tông cọc đạt đủ cường độ (thường sau 7-14 ngày), tiến hành đào đất hố móng đến cao độ đáy đài cọc. Tiếp theo, sử dụng máy đục chuyên dụng để đập phần bê tông đầu cọc bị nhiễm bẩn trong quá trình thi công, để lộ ra phần cốt thép chủ của cọc còn tốt.
-
Lưu ý chuyên gia: Việc đập đầu cọc phải hết sức cẩn thận để không làm nứt vỡ phần bê tông thân cọc bên dưới cao độ thiết kế. Chiều dài thép chủ chờ từ đầu cọc phải đảm bảo đủ chiều dài neo theo yêu cầu của bản vẽ kết cấu.
2.2.2. Bước 2: Đổ bê tông lót và gia công cốt thép đài móng
-
Mô tả: Tiến hành đổ lớp bê tông lót M100-150 dày 100mm để làm sạch và phẳng đáy móng. Sau đó, triển khai gia công, lắp dựng cốt thép cho đài móng, bao gồm các lớp thép đáy, thép mũ và thép cấu tạo. Các thép chờ của đầu cọc sẽ được liên kết chắc chắn vào hệ thép của đài móng.
-
Lưu ý chuyên gia: Toàn bộ cốt thép phải được kê đúng khoảng cách để đảm bảo chiều dày lớp bê tông bảo vệ theo tiêu chuẩn TCVN 10304:2014 - Móng cọc - Tiêu chuẩn thi công và nghiệm thu.
2.2.3. Bước 3: Lắp dựng bu lông neo (khung chân đế) và ván khuôn
-
Mô tả: Định vị và lắp đặt khung chân đế cẩu tháp vào hệ thống cốt thép đài móng. Tương tự như móng đơn, bước này đòi hỏi độ chính xác tuyệt đối về vị trí, cao độ và độ thẳng đứng. Sau khi khung chân đế được cố định chắc chắn, tiến hành lắp dựng hệ ván khuôn cho đài móng.
-
Lưu ý chuyên gia: Phải sử dụng máy toàn đạc để kiểm tra chéo vị trí khung chân đế nhiều lần. Bất kỳ sai lệch nào ở bước này cũng sẽ khiến việc lắp dựng cẩu tháp sau này trở nên bất khả thi.
2.2.4. Bước 4: Đổ bê tông đài móng và bảo dưỡng
-
Mô tả: Thực hiện đổ bê tông cho toàn bộ khối đài móng. Quá trình đổ cần diễn ra liên tục, đầm dùi kỹ lưỡng. Sau khi đổ, tiến hành bảo dưỡng ẩm bề mặt bê tông ít nhất 7 ngày.
-
Lưu ý chuyên gia: Bê tông đài móng phải đạt cường độ thiết kế (có kết quả nén mẫu xác nhận, thường là sau 21-28 ngày) thì mới được phép tiến hành lắp dựng các đốt cẩu tháp.
3. Các lỗi thường gặp và cách khắc phục
-
Lỗi 1: Khuyết tật thân cọc (rỗ, phân tầng, co thắt tiết diện).
-
Hậu quả: Giảm nghiêm trọng khả năng chịu tải của cọc, có thể gây lún, nghiêng móng.
-
Giải pháp: Kiểm soát chặt chẽ quá trình thi công cọc, đặc biệt là công tác thổi rửa đáy hố khoan và kỹ thuật đổ bê tông bằng ống tremie. Bắt buộc thực hiện thí nghiệm siêu âm (Sonic Logging Test) để kiểm tra tính toàn vẹn của 100% số lượng cọc.
-
-
Lỗi 2: Liên kết giữa thép cọc và thép đài không đảm bảo.
-
Hậu quả: Móng không làm việc như một khối đồng nhất, không thể truyền và phân phối tải trọng từ đài xuống cọc hiệu quả.
-
Giải pháp: Đập đầu cọc đúng kỹ thuật, đảm bảo chiều dài thép chờ và thực hiện nối buộc/hàn theo đúng thiết kế đã được phê duyệt.
-
4. Tải ngay bộ tài liệu đầy đủ

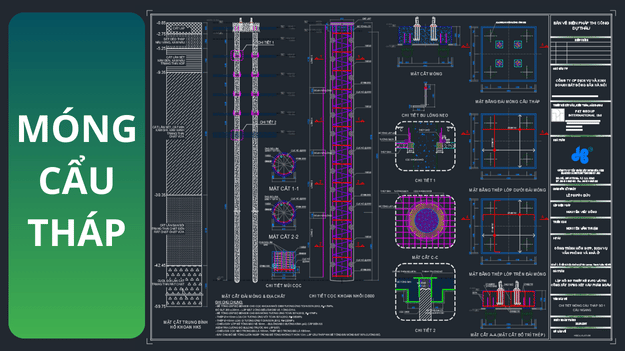

Để tránh sai sót và có một bộ hồ sơ hoàn chỉnh, chúng tôi đã biên soạn bộ tài liệu đầy đủ, bao gồm thuyết minh biện pháp chi tiết và bản vẽ cấu tạo điển hình.
5. FAQ – Giải đáp thắc mắc thường gặp
-
Câu hỏi 1: Khi nào bắt buộc phải dùng móng cẩu tháp trên hệ cọc khoan nhồi?
-
Trả lời: Khi lớp đất bề mặt yếu, không đủ khả năng chịu tải trọng lớn và mô men lật của cẩu tháp, hoặc khi cẩu tháp được đặt trong khu vực tầng hầm sâu mà đáy móng cẩu nằm cao hơn đáy móng công trình.
-
-
Câu hỏi 2: Phương pháp nào kiểm tra chất lượng cọc khoan nhồi đáng tin cậy nhất?
-
Trả lời: Phương pháp thí nghiệm siêu âm cọc (Sonic Test) là phương pháp phổ biến và đáng tin cậy nhất để đánh giá tính đồng nhất và toàn vẹn của bê tông trong thân cọc. Ngoài ra, có thể thực hiện thí nghiệm thử tải tĩnh hoặc thử tải động (PDA) để kiểm tra sức chịu tải thực tế của cọc.
-
-
Câu hỏi 3: Mất bao lâu để hoàn thành một móng cẩu tháp bằng cọc khoan nhồi?
-
Trả lời: Thời gian phụ thuộc vào số lượng và chiều sâu cọc. Trung bình, giai đoạn thi công cọc mất khoảng 7-15 ngày. Giai đoạn thi công đài móng và chờ bê tông đạt cường độ để lắp dựng cẩu mất thêm khoảng 21-28 ngày. Tổng thời gian có thể từ 30 đến 45 ngày.
-
