1. Giới thiệu tổng quan

Thi công tầng hầm, đặc biệt là các tầng hầm sâu trong đô thị, là một trong những hạng mục phức tạp và tiềm ẩn nhiều rủi ro nhất của một dự án xây dựng. Một bộ hồ sơ biện pháp thi công (BPTC) chi tiết, chuyên nghiệp không chỉ là yêu cầu bắt buộc mà còn là "kim chỉ nam" đảm bảo an toàn, tiến độ và chất lượng cho toàn bộ công trình.

Hôm nay, Kênh Xây Dựng xin chia sẻ độc quyền trọn bộ 30 bản vẽ Biện pháp thi công tầng hầm từ dự án thực tế "Tổ hợp khách sạn dầu khí" – một tài liệu cực kỳ giá trị cho các kỹ sư kết cấu, kỹ sư hiện trường và các đơn vị nhà thầu tham khảo và ứng dụng.

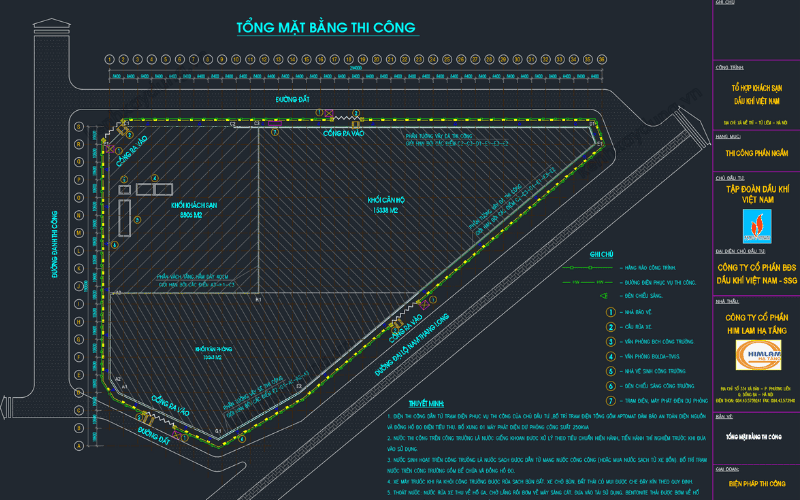

tong-mat-bang-thi-cong

2. Các hạng mục chính trong bộ bản vẽ BPTC tầng hầm

Bộ bản vẽ này trình bày một cách khoa học và đầy đủ các công tác thi công tầng hầm theo phương pháp semi top-down, bao gồm các quy trình cốt lõi sau:

2.1. Công tác Chuẩn bị & Mở đầu

Mô tả: Bao gồm các bản vẽ tổng mặt bằng thi công (BPTC-01), quy trình thi công phần ngầm (BPTC-02), tiến độ thi công tổng thể (BPTC-03), và sơ đồ bố trí nhân lực, máy móc thiết bị (BPTC-04). Giai đoạn này đặt nền móng cho toàn bộ quá trình thi công.
Lưu ý: Việc bố trí mặt bằng cần đặc biệt chú ý đến đường di chuyển của xe đào, xe chở đất, vị trí silo bentonite và khu vực gia công lồng thép sao cho tối ưu, tránh xung đột và đảm bảo an toàn. Sai lầm trong khâu này có thể gây tắc nghẽn và làm chậm tiến độ toàn dự án.

2.2. Thi công Tường vây, Cọc khoan nhồi & Barrette

Mô tả: Đây là phần "xương sống" của biện pháp thi công, gồm một chuỗi các bản vẽ chi tiết từ quy trình thi công tường vây (BPTC-13 đến BPTC-18), cọc khoan nhồi (BPTC-19), và cọc Barrette (BPTC-20). Các bản vẽ thể hiện rõ trình tự từ công tác dẫn hướng, đào đất, hạ lồng thép đến đổ bê tông.
Lưu ý: Chất lượng dung dịch bentonite (BPTC-20) là yếu tố sống còn, quyết định sự ổn định của thành hố đào. Phải thường xuyên kiểm tra tỷ trọng, độ nhớt và hàm lượng cát. Đối với các mối nối panel tường vây (joint), phải đảm bảo được làm sạch kỹ lưỡng trước khi đổ bê tông panel kế tiếp để chống thấm hiệu quả.

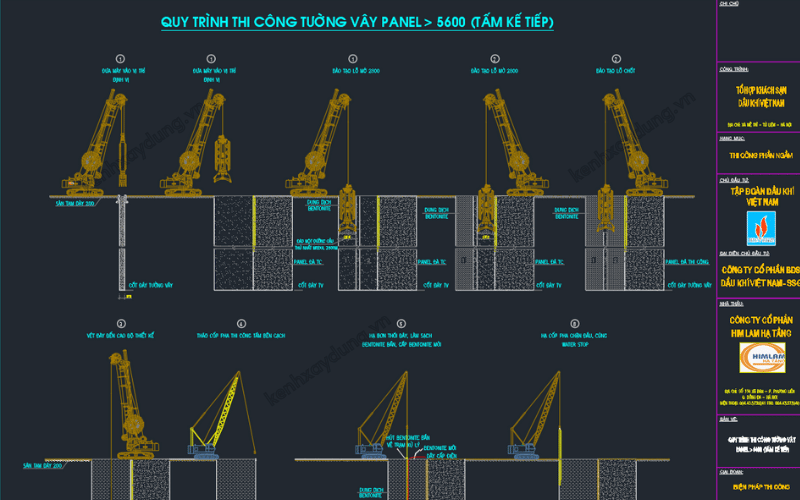

quy-trinh-thi-cong-tuong-vay-panel

2.3. Công tác Đào đất & Hệ giằng chống

Mô tả: Các bản vẽ trình bày chi tiết trình tự đào đất và lắp đặt hệ giằng chống (kingpost, shoring) qua các giai đoạn (BPTC-07, BPTC-08, BPTC-09). Đây là hạng mục thi công song song, xen kẽ với việc thi công kết cấu dầm sàn từ trên xuống.
Lưu ý: Phải liên tục thực hiện công tác quan trắc chuyển vị tường vây và các công trình lân cận. Việc kích hoạt hệ giằng chống phải đạt đủ tải trọng thiết kế và được theo dõi chặt chẽ để đảm bảo toàn bộ hệ vách và hệ giằng làm việc đồng thời.

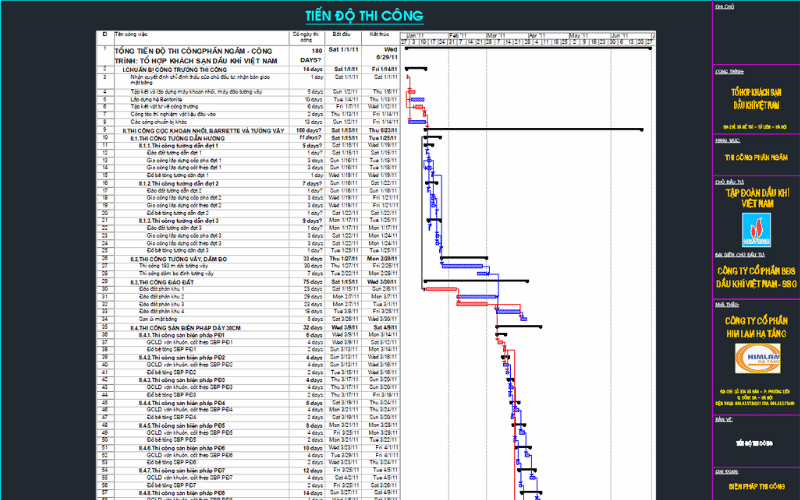

tien-do-thi-cong

3. Các lỗi thường gặp và cách khắc phục

Lỗi 1: Sạt lở thành hố đào tường vây.
- Hậu quả: Gây mất an toàn, sai lệch kích thước hình học của panel, tốn kém bê tông và ảnh hưởng đến khả năng chống thấm.
- Giải pháp: Luôn duy trì cao độ dung dịch bentonite cao hơn mực nước ngầm ít nhất 1.0-1.5m. Kiểm soát chặt chẽ chất lượng dung dịch và tốc độ đào.
Lỗi 2: Trồi lồng thép khi đổ bê tông.
- Hậu quả: Thép chủ không nằm đúng vị trí thiết kế, ảnh hưởng nghiêm trọng đến khả năng chịu lực của kết cấu.
- Giải pháp: Lồng thép phải được định vị và neo giữ chắc chắn vào hệ dầm dẫn hướng. Kiểm soát tốc độ đổ bê tông và quá trình rút ống tremie hợp lý.
Lỗi 3: Rò rỉ, thấm nước qua mạch ngừng và vị trí joint tường vây.
- Hậu quả: Gây khó khăn cho các công tác hoàn thiện, ảnh hưởng tuổi thọ công trình và tốn kém chi phí chống thấm bù.
- Giải pháp: Vệ sinh kỹ bề mặt joint và mạch ngừng. Sử dụng các loại băng cản nước (waterstop) chất lượng cao và thi công đúng kỹ thuật.

4. Tải ngay bộ tài liệu đầy đủ

Đây không chỉ là những bản vẽ lý thuyết, mà là kinh nghiệm thực chiến được đúc kết từ một dự án lớn. Đừng bỏ lỡ cơ hội sở hữu bộ tài liệu quý giá này để nâng cao chuyên môn và ứng dụng hiệu quả vào công việc của bạn.

5. FAQ – Giải đáp thắc mắc thường gặp

Câu hỏi 1: Bộ bản vẽ biện pháp thi công tầng hầm này bao gồm những hạng mục chính nào?
- Trả lời: Bộ tài liệu bao gồm 30 bản vẽ, trình bày đầy đủ các hạng mục từ công tác chuẩn bị mặt bằng, quy trình thi công tường vây, cọc khoan nhồi, cọc barrette, trình tự đào đất và lắp đặt hệ giằng chống, cho đến các biện pháp chi tiết về an toàn lao động và vệ sinh môi trường.
Câu hỏi 2: Tại sao cần có một biện pháp thi công tầng hầm chi tiết trước khi triển khai?
- Trả lời: Một BPTC chi tiết giúp hình dung toàn bộ quá trình thi công, lường trước rủi ro, tối ưu hóa việc sử dụng máy móc và nhân lực, đảm bảo an toàn tuyệt đối cho con người và các công trình lân cận, đồng thời là cơ sở pháp lý quan trọng giữa các bên liên quan.
Câu hỏi 3: Phương pháp thi công tường vây trong bản vẽ này có điểm gì cần đặc biệt lưu ý?
- Trả lời: Điểm cốt lõi là kiểm soát chất lượng dung dịch bentonite để giữ ổn định thành vách, kỹ thuật xử lý mối nối (joint) giữa các panel để đảm bảo khả năng chống thấm, và công tác quan trắc chuyển vị tường vây trong suốt quá trình đào đất.
