Thư Viện CAD 2D Full: Tải Miễn Phí Hơn 100MB Block AutoCAD Cho Dân Xây Dựng

05-09-2025 KXD Team

1. Giới thiệu tổng quan

Đối với bất kỳ kỹ sư, kiến trúc sư nào, thời gian là vàng bạc. Việc phải vẽ lại từng chi tiết nhỏ như bàn ghế, cửa sổ, cây cối hay các ký hiệu kỹ thuật không chỉ tốn thời gian mà còn làm giảm hiệu suất sáng tạo. Một thư viện CAD 2D đầy đủ, được sắp xếp khoa học chính là "vũ khí bí mật" giúp bạn tăng tốc độ triển khai bản vẽ lên gấp nhiều lần, đảm bảo tính nhất quán và chuyên nghiệp cho mọi dự án.

Bài viết này, Kênh Xây Dựng sẽ chia sẻ đến bạn bộ sưu tập thư viện AutoCAD 2D đồ sộ, được chúng tôi tổng hợp và chọn lọc qua nhiều năm kinh nghiệm thực chiến.

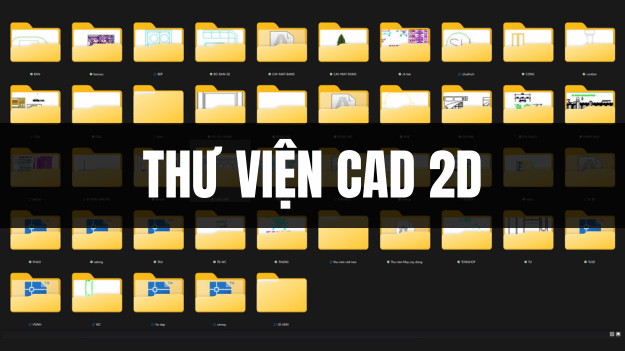

thu-vien-cad-2d

2. Khám phá "kho báu" trong bộ thư viện CAD 2D đồ sộ

Bộ thư viện này được tổ chức thành các thư mục rõ ràng, bao quát gần như mọi hạng mục cần thiết cho việc thiết kế từ kiến trúc, nội thất đến các hệ thống kỹ thuật phức tạp.

2.1. Thư viện CAD Kiến trúc & Nội thất

Mô tả: Bao gồm hàng ngàn block dynamic chi tiết:
- Cửa: Cửa đi, cửa sổ, cửa lùa, cửa cuốn với đủ loại kích thước và kiểu dáng.
- Nội thất: Bàn, ghế, sofa, giường, tủ, thiết bị vệ sinh (lavabo, bồn cầu, vòi sen), thiết bị bếp... được vẽ theo tỷ lệ chuẩn.
- Cây cối & Con người: Các block cây xanh cho mặt bằng, mặt đứng và hình người đa dạng tỷ lệ giúp bản vẽ trở nên sinh động.
- Vật dụng trang trí: Đèn, tranh ảnh, thảm...
Lưu ý chuyên gia: Khi sử dụng block nội thất, hãy dùng lệnh ALIGN để xoay và scale đối tượng nhanh chóng vào đúng vị trí trên mặt bằng thay vì dùng MOVE, ROTATE, SCALE riêng lẻ.

2.2. Thư viện CAD Kết cấu & Kỹ thuật (MEP)

Mô tả: Tập hợp các chi tiết thiết yếu cho bản vẽ kỹ thuật:
- Kết cấu: Các chi tiết thép hình (I, U, C, V), ký hiệu mối hàn, chi tiết bu lông, thép chờ...
- Điện (Electrical): Ký hiệu ổ cắm, công tắc, đèn, tủ điện, sơ đồ nguyên lý.
- Nước (Plumbing): Van, co, cút, tê, máy bơm, bồn nước và các ký hiệu cấp thoát nước theo TCVN.
- Giao thông: Biển báo, vạch kẻ đường, đèn tín hiệu, block xe cộ các loại.
Lưu ý chuyên gia: Nhiều block kỹ thuật đã được gán sẵn thuộc tính (Attributes). Hãy dùng lệnh ATTEDIT (hoặc double-click) để chỉnh sửa nhanh các thông số như công suất, lưu lượng, tên thiết bị mà không cần phá block.

3. Kinh nghiệm "xương máu" khi sử dụng thư viện CAD

Chỉ tải về là chưa đủ, sử dụng thư viện hiệu quả mới là chìa khóa. Dưới đây là những lỗi phổ biến và cách khắc phục để bạn không biến file thiết kế của mình thành một "bãi rác".

Lỗi 1: File bản vẽ trở nên rất nặng sau khi chèn block
- Hậu quả: Thao tác giật, lag, thậm chí treo AutoCAD, tốn tài nguyên máy.
- Giải pháp:
  - Làm sạch block: Trước khi chèn một block lạ vào bản vẽ, hãy mở file block đó ra, dùng lệnh PURGE và chọn "Purge All" để xóa hết các đối tượng rác (layer, dimstyle, textstyle...) không sử dụng.
  - Kiểm tra độ phức tạp: Một số block được vẽ với quá nhiều chi tiết không cần thiết. Hãy cân nhắc xóa bớt các nét không quan trọng hoặc tìm một block khác đơn giản hơn.
Lỗi 2: Block chèn vào bị sai tỷ lệ (quá to hoặc quá nhỏ)
- Hậu quả: Mất thời gian chỉnh sửa, bản vẽ thiếu tính chính xác.
- Giải pháp: Luôn kiểm tra đơn vị của file block và file bản vẽ chính (UNITS command). Nếu khác nhau, hãy dùng tùy chọn Scale khi chèn block hoặc dùng lệnh SCALE với Reference để đưa block về đúng kích thước thực tế.
Lỗi 3: Layer của block làm "ô nhiễm" hệ thống layer bản vẽ
- Hậu quả: Khó quản lý, khó in ấn theo tiêu chuẩn công ty.
- Giải pháp: Một best practice là vẽ tất cả các đối tượng trong block trên layer "0". Khi đó, lúc chèn vào bản vẽ, block sẽ tự động nhận thuộc tính (màu sắc, nét in) của layer hiện hành mà bạn đang đặt nó vào.

4. Tải ngay bộ tài liệu đầy đủ

Đừng để việc tìm kiếm và vẽ lại từng chi tiết nhỏ làm lãng phí thời gian quý báu của bạn. Sở hữu ngay bộ thư viện CAD 2D khổng lồ, được sàng lọc và tối ưu bởi các chuyên gia của Kênh Xây Dựng chỉ bằng một cú nhấp chuột!

5. FAQ – Giải đáp thắc mắc thường gặp

Câu hỏi 1: Làm thế nào để quản lý và sử dụng thư viện CAD hiệu quả nhất?
- Trả lời: Cách tốt nhất là sử dụng công cụ DesignCenter của AutoCAD (phím tắt CTRL + 2). Nó cho phép bạn duyệt qua các file và block trong thư viện dưới dạng cây thư mục, xem trước hình ảnh và kéo-thả trực tiếp vào bản vẽ mà không cần mở file thư viện.
Câu hỏi 2: Bộ thư viện này có tương thích với phiên bản AutoCAD của tôi không?
- Trả lời: Có. Toàn bộ file trong thư viện đã được chúng tôi lưu ở định dạng AutoCAD 2007 (.dwg). Điều này đảm bảo tương thích với mọi phiên bản AutoCAD từ 2007 trở lên mà bạn đang sử dụng.
Câu hỏi 3: File tải về có an toàn không, có chứa virus không?
- Trả lời: Chúng tôi cam kết các file đã được quét virus kỹ lưỡng. Đặc biệt, file không chứa các mã Lisp độc hại có thể làm thay đổi lệnh trong AutoCAD của bạn. Bạn có thể yên tâm sử dụng cho các dự án quan trọng.
